BIRMINGHAM  LATHE  Details
Models  YCL-2260, YCL-2280, YCL-22120
Size  Class  22"  x  60",  22"  x  80",  22"  x  120"
Swing  over  Bed  22"
Distance  between  centers           59.05"  / 78.74" / 118.11"
Max.  Effective  cutting  length  56"  / 75 1/2"  / 116"
Max.  swing over  cross  slide  13 3/4"
Max.  swing  in  gap  31"
Effective  length in  gap  6"
Width  of  bed  13 3/4"
Spindle  nose  D1-8
Diameter  of  spindle  thru  bore  3 1/8"
Taper  of  spindle  center  MT # 7 / MT # 5
Spindle  speeds - 12  Steps
 25, 35, 55, 80, 120, 170, 235, 350,
 525, 700, 1100, 1600  RPM
Longitudinal  feeds: 35  kinds  0.0022"  to  0.0612"  Rev.
Cross  feeds: 35  kinds  0.00048"  to  0.01354"  Rev.
Metric  threads: 47  kinds  0.2  to  14 mm
Inch  threads: 60  kinds  2  to  112  TPI
Module  threads: 39  kinds
 0.1  to  7 mm
Diametral  pitch  threads: 50  kinds  4  to  112  DP
Max.  travel  of  cross  slide  12 15/16"
Max  travel  of  top  slide  5 1/8"
Longitudinal  leadscrew  Dia/Pitch  Dia. 1 5/8" / 4  TPI
Diameter  of  tailstock  quill  3"
Taper  of  tailstock  quill  center  MT # 5
Max.  travel  of  tailstock  quill  7"
Main  motor  10 HP, 230/460V/60 HZ, 3  phase - Prewired  230V
Coolant  pump  1/8  HP, 230/460V/60 HZ, 3  phase  Prewired  230V
Machine   Net  Weight
YCL-2260  5200  lbs
YCL-2280  6000  lbs
YCL-22120  8600  lbs
STANDARD  EQUIPMENT:
Follow  Rest, 18"  Face  plate, 6 1/2"  Steady  rest  with  rollers, 12"  3-Jaw  Chuck, 16"  4-Jaw  Chuck, 10"  Drive  plate, Coolant  system, Removable  gap, 4-Way  tool  post, Thread  chasing  dial, 4-Position  automatic  kick-Out, Longitudinal  carriage  stop, Full  length  foot  brake, Full  length  splash  guard, Halogen  work  light, Dead  centers ( 2 ) , Reducing  sleeve - MT# 7 - MT # 5, Tool  kit  with  tools, Operation  &  parts  manual .

BONUS ! - FREE  TAPER  ATTACHMENT  FOR  A  LIMITED  TIME !

OPTIONAL  EQUIPMENT:
12"  Steady Rest  with  Roller  Jaws
5C  Hand  Lever  Type  Collet  Closer



BIRMINGHAM  YCL-2260 , YCL-2280 , YCL-22120  Lathe - New
Use  The
Next  Or  Previous
Arrow  Button
To  Scroll  Thru  All
BIRMINGHAM
YCL  SERIES
LATHES
Discount  Prices !       Discount  Prices !       Discount  Prices !      Discount  Prices !
DESCRIPTION  &  FEATURES
These  22"  Swing  BIRMINGHAM  YCL  Series  Lathes  include  models  YCL-2260, YCL-2280  and  YCL-22120 . With  swing  and  center  distances  22"  x  60", 22"  x  80"  and  22"  x  120"   these  Birmingham  Lathes  have  proven  themselves  to  be  the  choice  geared  head  metal  cutting  lathe  of  the  professional  machinist . Some  of  the  many  features  included  on  these  Birmingham  YCL  Series  Lathes  are  a  one  piece  cast  Iron  base, Removable  Gap  Bed, 10  HP  main  motor, 3 1/8"  Spindle  Bore, 60  kinds  of  inch  threads, 47  kinds  of  metric  threads, 39  kinds  of  module  threads  and  50  kinds  of  diametral  pitch  threads. No  change  gears  are  required for  most  thread  cutting  applications. The  Birmingham  YCL-2260, YCL-2280  and  YCL-22120  Lathes  feature  a  fine  grain  high  tensile  strength  bed  and  will  provide  many  years  of  trouble  free  service . All  gears, shafts  and  bedways are  hardened  &  ground  and  the  main  spindle  is  hardened  & ground. Additional  features  and  equipment  on  the  Birmingham  YCL-2260, YCL-2280  and  YCL-22120  Lathes  include  3  and  4-Jaw  Chucks, face  plate, steady  rest, follow  rest, 4-Way  Tool  Post, thread  chasing  dial, dead  centers, reducing  sleeve, full  length  splash  guard, one  piece  cast  iron  base, foot  brake, worklight, coolant  system, leveling  pads, 4  position  auto  kick-out  longitudinal  carriage  stop  and  tool  box - and  for  a  limited  time  we  are  including  a  free  taper  attachment - installed - at  no  extra  cost.


FOR  ADDITIONAL  INFORMATION  OR  TO  REQUEST  A  QUOTE  CONTACT:

DAN  BUCHANAN

TEL: 256-582-5353

We  Always  Discount !
Copyright |   B U C K  S    P R E C I S I O N   M A C H I N E   T O O L S   | A l l  R i g h t s   R e s e rv e d
*  *
Geared  Head  Gap  Bed  Engine  Lathes


Digital  Readout: Newall  or  Birmingham  Uniq



 BUCK
S
Home
About Us
Contact Us
NEW
MACHINE  TOOLS
Main  Index  Page






USED
MACHINE  TOOLS
Main  Index  Page







List  Your
Wanted
MACHINERY







List  Your
For  Sale
MACHINERY






New
Machine  Tools
by  Name   Brand  are
Listed  Below

Select  a  Link  To
Go  to  the  Index  Page
of  Your  Choice
Dealer  Of  Birmingham  Lathes  For  More  Than  30  Years !
COSEN  SAWS
Horizontal Band Saws
Vertical  Bandsaws
Automatic
Semi - Automatic
Straight-Cut, Mitering
Structural  and
Billet  Saws








GMC
Apron  Brakes
Lathes
Metal  Sanders
Milling  Machines
Plate  Rolls
Saws
Shears





MODERN  TOOL
Big  Hole
Hollow  Spindle
Oil  Field
CNC  Lathes







US  INDUSTRIAL
Ironworkers
CNC  Hydraulic
Press  Brakes
Hydraulic  Shears
Plate  Rolls






BIRMINGHAM
Lathes
Milling  Machines
Press  Brakes
Shears
Saws
Plate  Rolls
Surface  Grinders
CNC  Mills
WE  ALWAYS
DISCOUNT !

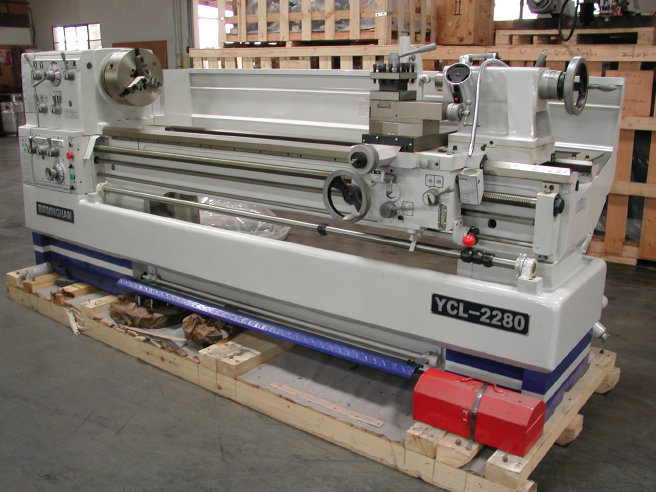

Birmingham  YCL-2280  Lathe

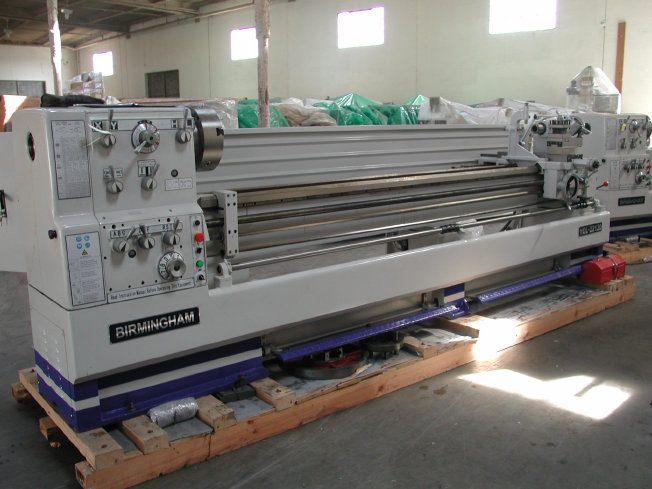

Birmingham YCL-22120  Lathe - New
BIRMINGHAM  YCL-22120  Lathe
BIRMINGHAM  YCL-2280  Lathe - Illustrated
3 1/8"
Spindle  Bore
Hardened  and  Ground
Gears, Shafts, Spindle
and
Bedways

Removable
Gap
Bed
Inch, Metric,
Diametral
Pitch
and
Module  Thread  Cutting

Website prices and/or specifications on  this  site  are intended solely as a guide and are not binding . Call to verify or to request the latest price or specfication update. We are not responsible for clerical errors . Incoming  freight  charges are  the  responsibility  of  the  purchasor  unless  otherwise  stated  and  agreed  to  in writing

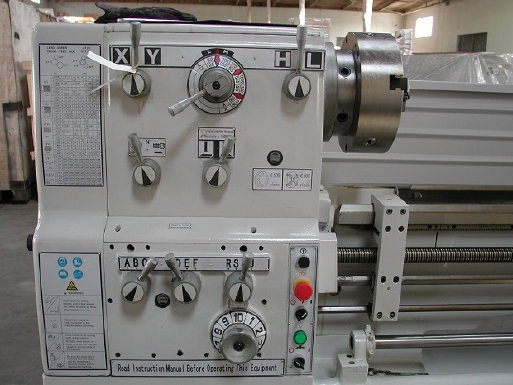

Birmingham  YCL-22  Series  Lathe  Headstock

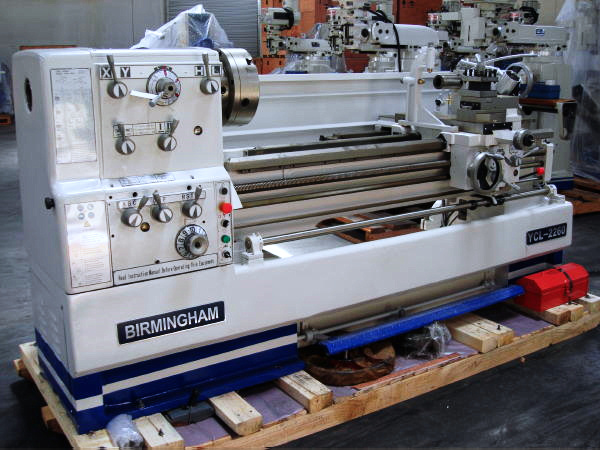

Birmingham  YCL-2260  Lathe - New
